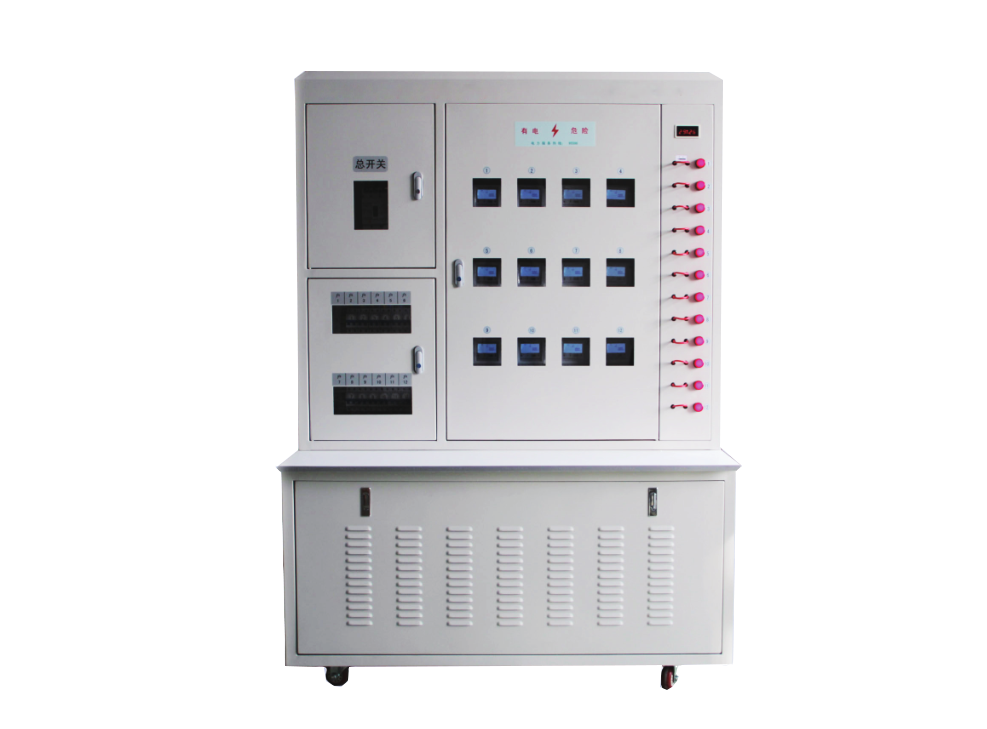

一．装置主要功能及特点

1) 机柜采用标准GGD柜型，符合现场低压配电柜形式；

2) 符合安全规程要求，符合相关国家规程；

3) 该装置采用现场常见计量箱装表接电单元和机柜、故障装置单元组成使学员操作实训与现场更为接近；

4) 供电采用隔离变压器与市电隔离的方式，增加电流型过载保护板和漏电保护模块，当误操作造成短路时，则由综合保护模块、总空气开关和保险管等给予可靠保护；保护学员及设备安全；

5) 具有语音报警提示功能；

6) 装置可设置表尾信息和用户信息不对照第一级故障；表尾出线到用户空开串户第二级故障；用户空开出线到用户负载串户第三极故障，并且有负载指示灯是否接入可控功能以及用户负载转换的功能。

7) 一级故障、二级故障、三级故障以及指示灯接入控制都可以通过PC软件进行设置，负载转换则借助与设备内部的负载转接接线端子进行调节；

8) 第一级故障表信息的串户是12户之间可以随意串户的；第二级故障单相只能表到空开进线之间的串户则是A相四户之间互相串户，B相四户之间相互串户，C相四户之间互相串户；第三极故障为空开出线到用户负载之间的串户即12户之间可以随意的不受     限制的串接；指示灯作为负载之一，我们可以随意的控制其是否接入到回路当中。9) 该装置可以考查学员对现场串户故障的判断能力和进行故障查找、处理及正确使用工器具、常用表计的能力；

10) PC软件全程操控，具有考生信息编辑、用户信息编辑、试题库编辑和打印试卷答案功能，方便教学实训；

二. 遵循的技术规程

1) GB 7251.3《低压成套开关设备和控制设备》第3部分：对非专业人员可进入现场的低压成套开关设备和控制设备一配电板的特殊要求

2) GB 10963.1《家用及类似场所用过电流保护断路器》第1部分：用于交流的断路器

3) GB 14048.2《低压开关设备和控制设备》低压断路器

4) GB 50054-1995《低压供配电设计规范》

5) GB 50096-2003《住宅设计规范》

6) DL/T 448-2000《电能计量装置技术管理规程》

7) DL/T 825-2002《电能计量装置安装接线规则》

8) “国家电网公司实训基地建设指导意见” 【国网人资2007（456）号】
